医用防护服抗合成血液穿透性试验方法

医用防护服抗合成血液穿透性试验方法

　　A.1 范围
　　本试验使用合成血液确定在不同试验压强下，防护服对合成血液穿透的抵抗能力。

　　A.2 方法
　　在持续施加的压强下以合成血液对防护服材料进行试验。目视检查材料上合成血液是否穿透。

　　A.3 仪器
　　试验所需的仪器如下
　　a）如图A.1穿透试验槽和图A.2所示的试验仪器，宜用不锈钢材料；
　　b）正方形全属阻滞筛，应符合下列要求：
　　　　● 开孔率>50%；
　　　　●在14kPa下弯曲≤5mm；
　　c）可以提供14kPa土lkPa气压的气源；
　　d）秒表，精度为士1s；
　　e）分析天平，精度为士0.01g；
　　f）可以产生13.5N•m扭矩的夹钳；
　　g）表面张力仪。

　　A.4 合成血液

　　A.4.1 成分
　　按照YY/T0700-2008附录A 的配方制备1L合成血液”；
　　羧甲基纤维素钠[例如，CMC-Sigma 9004-32-4²中黏度]　　　　　　　　　　　　　　　　　　2g
　　聚氧乙烯（20）山梨糖醇酐单月桂酸酯《例如，吐温20[Fluka9377²]}　　　　　　　　　　　 0.04g
　　氯化钠（分析纯） 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 2.4g
　　苋菜红染料[例如，Sigma 915-67-3²]　　　　　　　　　　　　　　　　　　　　　　　　　　1.0g
　　磷酸二氢钾（KH₂PO₂）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　1.2g
　　磷酸二氢钠（Na₂HPO₄ ）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　4.3g
　　蒸馏水或去离子水　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 加至1L

　　A.4.2 配制方法
　　将羧甲基纤维素钠溶解在0.5L水中，在磁力搅拌器上混匀60min。
　　在一个小烧杯中称量吐温20，加入水混匀。
　　将吐温20溶液加到羧甲基纤维素钠溶液中，用蒸馏水将烧杯洗几次加到前溶液中。
　　将NaCl溶解在溶液中。将KH₂PO₄和Na₂HPO₄溶解在溶液中。
　　加入MIT（如使用）和苋菜红染料。
　　用水将溶液稀释近1000mL。

　　用磷酸盐缓冲液将合成血液的pH调节至7.3±0.1，定容至1000mL。
　　1）可在合成血液中加入2-甲基-4-异噻唑啉-3-酮盐酸盐（MIT）（0.5g/L）以延长溶液的贮存期。
　　2）Sigma9004-32-4.Fluka 9377,Sigma915-67-3以及Fluka 9377是合适的商用产品举例。
　　　　按照GB/T5549-1990测量合成血液的表面张力，结果应是0.042N/m±0.002N/m。

　　A.5 试验样品的准备
　　　　在每一个防护服样品上随机裁取3片75mm×75mm的试验样品。
　　　　在对复合材料或多层材料进行试验时，应将其边缘处封好。保留直径大于57mm的区域用于试验。

　　A.6 试验步骤

　　A.6.1 按照图A.1所示方式组装试验槽：
　　　　a）将试验槽水平放置在试验台上，将防护服材料正常外表面面向试验槽放入槽内；
　　　　b）将一个垫圈、一个阻滞筛、另外一个垫圈放在试验槽上。放上法兰盖和透明盖，拧紧穿透试验槽；
　　　　c）将穿透试验槽以垂直方向装入试验仪器中，排放阀向下；
　　　　d）将穿透试验槽的保钉慢慢拧至13.5N•m；
　　　　e）关闭排放阀。

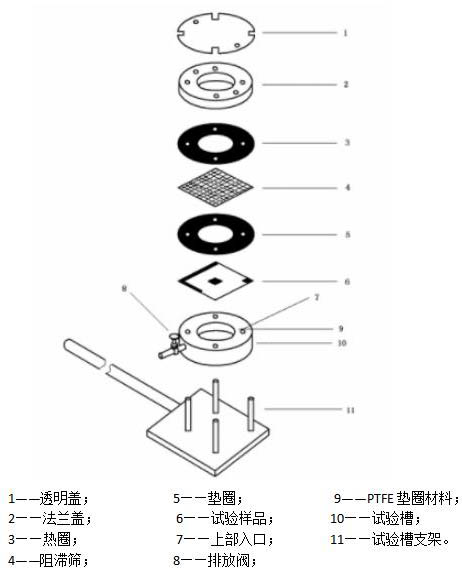

图A.1 试验槽结构

　　A.6.2 用漏斗或注射器将大约50mL~55mL的合成血液缓慢从上部的入口处注入到穿透试验槽内。观察5min。如果有合成血液从试验样品穿透则停止试验。

　　A.6.3 如果观察不到有合成血液穿透，则连通图A.2试验仪器的空气管路，将一定压力的空气从上部的入口处输入到穿透试验槽内。逐渐将压力升至1.75kPa。将此压力保持5min，在样品的可视面观察是否有液体穿透。如果有合成血液从试验样品穿透则停止试验。样品抗合成血液穿透性为1级。

　　A.6.4 如果观察不到有合成血液穿透，则缓慢将压力升至3.5kPa，并保持此压力5min。
　　在样品的视面观察是否有液体穿透。如果有合成血液从试验样品穿透则停止试验。样品抗合成血液穿透性为2级。

　　A.6.5 如果观察不到有合成血液穿透，则缓慢将压力升至7kPa，并保持此压力5min。在样品的可视面观察是否有液体穿透。如果有合成血液从试验样品穿透则停止试验。样品抗合成血液穿透性为3级。

　　A.6.6 如果观察不到有合成血液穿透，则缓慢将压力升至14kPa，并保持此压力5min。
　　在样品的可视面观察是否有液体穿透。如果有合成血液从试验样品穿透则停止试验。样品抗合成血液穿透性为4级。

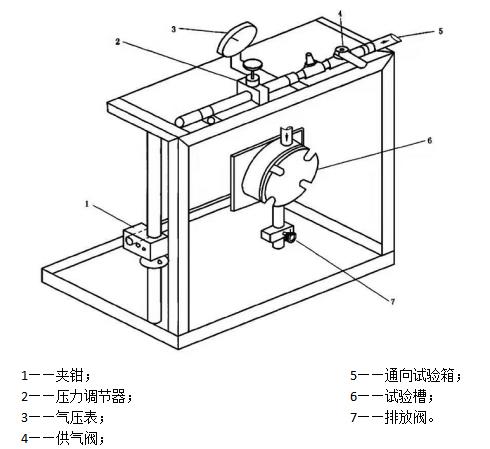

图A.2 试验仪器示意图

　　A.6.7 如果观察不到有合成血液穿透，则缓慢将压力升至20kPa，并保持此压力5min。在样品的可视面观察是否有液体穿透。如果有合成血液从试验样品穿透则停止试验。样品抗合成血液穿透性为5级。如果观察不到有合成血液穿透，样品抗合成血液穿透性为6级。

　　A.6.8 试验结束后将气源关闭并将穿透试验槽的阀门打开至通风位置。

　　A.6.9 打开排放阀将合成血液排空。以适当的洗液冲洗试验槽除去残留血迹。从试验槽中拿出样品和垫圈。清洁试验槽外部与合成血液接触的所有部件。
