医用二氧化碳培养箱注册技术审查指导原则（2020年第39号）

附件：医用二氧化碳培养箱注册技术审查指导原则（2020年第39号）.doc

医用二氧化碳培养箱注册技术审查指导原则
（2020年第39号）

本指导原则旨在指导注册申请人对医用二氧化碳培养箱注册申报资料的准备及撰写，同时也为技术审评部门审评注册申报资料提供参考。

本指导原则是对医用二氧化碳培养箱的一般要求，申请人应依据产品的具体特性确定其中内容是否适用，若不适用，需具体阐述理由及相应的科学依据，并依据产品的具体特性对注册申报资料的内容进行充实和细化。

本指导原则是供申请人和审查人员使用的指导文件，不涉及注册审批等行政事项，亦不作为法规强制执行，如有能够满足法规要求的其他方法，也可以采用，但应提供详细的研究资料和验证资料。应在遵循相关法规的前提下使用本指导原则。

本指导原则是在现行法规、标准体系及当前认知水平下制定的，随着法规、标准体系的不断完善和科学技术的不断发展，本指导原则相关内容也将适时进行调整。

一、适用范围

本指导原则适用于生物细胞、组织和细菌等人体来源样本培养的医用二氧化碳培养箱。

根据2017年9月4日发布的《医疗器械分类目录》（国家食品药品监督管理总局公告2017年第104号），管理类别为二类，分类编号为22-14-01。

二、技术审查要点

（一）产品名称要求

产品的名称应为通用名称，并符合《医疗器械通用名称命名规则》（国家食品药品监督管理总局令第19号）、《医疗器械分类目录》、国家/行业标准等相关法规和规范性文件的要求。

建议使用的名称有：医用二氧化碳培养箱、二氧化碳培养箱等。

（二）产品的结构和组成

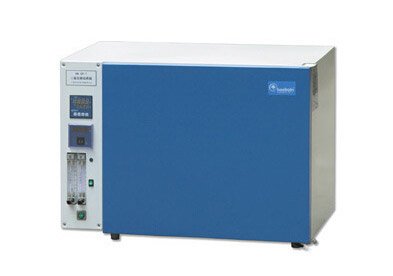

医用二氧化碳培养箱通常由温度控制系统、气体浓度控制系统、湿度控制系统、电子显示系统及围护结构组成，也可包括内门加热系统、污染物控制系统以及附件。

1.温度控制系统：通过对箱体加热并监控箱内温度，使箱内温度恒定。

按加热方式不同，可将医用二氧化碳培养箱分为气套式（又称直热式）和水套式。

（1）气套式医用二氧化碳培养箱：通过分布在内腔外壁的加热丝直接对内箱体进行加热，采用隔热系统和表面散热等方式使培养箱内温度均衡。

（2）水套式医用二氧化碳培养箱：一般具有一个独立的热水间隔间（即水套），通过电热丝给水套内的水加热，热水在箱体内循环流动，将热量传递到箱体内部，使箱内温度恒定。

2.气体浓度控制系统：医用二氧化碳培养箱的气体浓度控制系统可包括二氧化碳浓度控制系统及氧气浓度控制系统（若含有）。二氧化碳浓度可通过热导传感器（TC）、红外传感器（IR）或超声传感器等进行探测;氧气浓度可通过氧电池型氧气浓度传感器、氧化锆型氧气浓度传感器等进行探测。

3.湿度控制系统：目前大多数的二氧化碳培养箱是被动控制湿度，即通过盛水盘中水的蒸发作用产生湿气;少数产品采用主动加湿（包括蒸汽发生器、加热水盘、喷雾器等）。

4.电子显示系统：主要用于温度、湿度、气体浓度等参数的显示。

5.围护结构：用于医用二氧化碳培养箱的培养空间结构的组成及保温。通常包括箱体、外门和内门。

6.内门加热系统：部分医用二氧化碳培养箱还具备内门加热系统，能加热内门，有效防止内门形成冷凝水。

7.污染物控制系统：用于医用二氧化碳培养箱对污染的控制及消除，包括但不限于：湿热消毒、干热灭菌、紫外消毒、过氧化氢消毒等。还可增加空气过滤器、滤膜过滤或腔内的循环风扇，净化腔内环境。

8.附件：一般包括隔板以及固定隔板的附件，也包括需用人工取出的盛水盘等。

（三）产品工作原理/作用机理

1.工作原理：

产品以消耗电能的手段实现热量的转移，从而主动制造出所需的培养环境。气套式二氧化碳培养箱通过加热元件直接加热工作室（内胆）实现热量的转移。水套式二氧化碳培养箱通过加热元件加热水，通过水的传热加热工作室（内胆）实现热量的转移。

医用二氧化碳培养箱通过二氧化碳传感器，监测箱体内二氧化碳浓度，将检测结果反馈给控制系统及电磁阀等控制元件，通过调节电磁阀开合，实现二氧化碳转移，调节箱内二氧化碳浓度，最终达到设定值偏差范围之内。

如具有消毒/灭菌系统，以物理/化学的手段同时配合相应的控制程序或一定的消耗品（例如过氧化氢消毒），从而实现消毒/灭菌。

培养箱内的空气过滤器（若有）可过滤箱内空气中的污染微粒。

2.作用机理：

因该产品为非治疗类医疗器械，故本指导原则不包含产品作用机理的内容。

（四）注册单元划分的原则和实例

注册单元划分一般以产品的技术原理、结构组成、性能指标和适用范围为划分依据。

如：水套式医用二氧化碳培养箱和气套式医用二氧化碳培养箱建议划分为不同注册单元。容积不同导致产品结构、性能指标、适用范围差异较大的，建议划分为不同注册单元。

（五）产品适用的相关标准

目前与产品相关的国家标准、行业标准列举如下：

表1 相关产品标准

注：以上标准适用最新版本。

上述标准包括了产品经常涉及的标准。有的企业还会根据产品的特点引用一些行业外的标准和一些较为特殊的标准。

产品适用及引用标准的审查可以分两步来进行。首先对引用标准的齐全性和适宜性进行审查，也就是在编写产品技术要求时与产品相关的国家标准、行业标准是否进行了引用，以及引用是否准确。其次对引用标准的采纳情况进行审查。即所引用的标准中的条款要求，是否在产品技术要求中进行了实质性的条款引用。这种引用通常采用两种方式，文字表述繁多、内容复杂的可以直接引用标准及条文号，比较简单的也可以直接引述具体要求。

如有新版强制性国家标准、行业标准发布实施，产品性能指标等要求应执行最新版本的国家标准、行业标准。

（六）产品的适用范围/预期用途、禁忌症

申报产品的性能参数和功能应能满足产品适用范围的要求。

1.适用范围：用于生物细胞、组织和细菌等人体来源样本的培养。

2.预期使用环境：若注册申请人无特殊的工作环境要求，培养箱的工作环境应参照YY 1621-2018的 4.1要求。

3.禁忌症：产品无绝对禁忌症。

（七）产品的主要风险

1.医用二氧化碳培养箱的风险分析资料应符合YY/T 0316-2016《医疗器械 风险管理对医疗器械的应用》的有关要求，审查要点包括：

（1）识别医疗器械与安全有关特性的问题，可参考YY/T 0316-2016的附录C。

（2）危险（源）、可预见的事件序列和危险情况，可参考YY/T 0316-2016的附录E、I。

（3）风险可接受准则，降低风险的措施及采取措施后风险的可接收程度，是否有新的风险产生。

（4）风险控制的方案与实施、综合剩余风险的可接受评价，可参考YY/T 0316-2016的附录F、G、J。

2.根据YY/T 0316-2016的附录E，列举了医用二氧化碳培养箱产品可能涉及的危险（源）（见表2），企业还应根据自身产品特点确定其他危险（源）。针对产品的各项风险，企业应采取应对措施，确保风险降到可接受的程度。

表2 产品主要危险（源）、可预见的事件序列和可能发生的伤害之间的关系

由于医用二氧化碳培养箱的原理、功能和结构的差异，本章给出的风险要素及其示例是常见的而不是全部的。上述部分只是风险管理过程的组成部分，不是风险管理的全部。注册申请人应按照YY/T 0316-2016《医疗器械 风险管理对医疗器械的应用》中规定的过程和方法，在产品整个生命周期内建立、形成文件和保持一个持续的过程，用以判定与医疗器械有关的危害、估计和评价相关的风险、控制这些风险并监视上述控制的有效性，以充分保证产品的安全和有效。

（八）产品的研究要求

1.产品性能研究

应当提供产品性能研究资料以及产品技术要求的研究和编制说明，包括功能性、安全性指标以及与质量控制相关的其他指标的确定依据，所采用的标准或方法、采用的原因及理论基础。

性能指标的确定不应低于相应产品的现行国家及行业标准，并给出相应的研究资料。如产品具有相对湿度控制功能，应给出设备运行稳定后不低于制造商规定限值的研究资料。

若产品的培养温度、二氧化碳浓度、内部容积等在现行国家及行业标准适用范围外，应结合产品特点并可参考相关现行国家及行业标准制定相应的指标要求，给出相应的指标制定依据及验证资料。如产品具有更大的内部容积，应给出箱内温度均匀性的研究资料。

还应对产品说明书中声称的主要功能等方面提供研究资料，如空气过滤器（如适用）的更换时间，温度、二氧化碳、氧气传感器的校准方式、建议校准周期等。

2.产品使用期限和包装研究

参照《有源医疗器械使用期限注册技术审查指导原则》（国家药品监督管理局通告2019年 第23号）提供使用期限验证资料。

产品经环境试验和模拟运输试验验证，包装应符合运输和贮存的要求。

3.消毒/灭菌工艺研究

根据产品的特点、使用方式及材料特性确定何种情形下需要消毒/灭菌并推荐适当的消毒/灭菌工艺，应当明确推荐的消毒/灭菌工艺（方法和参数）以及所推荐消毒/灭菌方法确定的依据。

对可耐受两次或多次灭菌的产品/部件，应当提供产品/部件相关推荐的灭菌方法耐受性的研究资料。如灭菌使用的方法容易出现残留,应当明确残留物信息及采取的处理方法，并提供研究资料。

4.软件研究

参照《医疗器械软件注册技术审查指导原则》（国家食品药品监督管理总局通告2015年第50号）提供相关资料。

若适用，还应当按照《医疗器械网络安全注册技术审查指导原则》（国家食品药品监督管理总局通告2017年第13号）的要求提交相关资料。

5.其他资料

证明产品安全性、有效性的其他研究资料。

（九）产品技术要求应包括的主要性能指标

产品技术要求应按照《医疗器械产品技术要求编写指导原则》进行编写。

产品技术要求应符合相关国家标准、行业标准和有关法律、法规的相应要求。性能指标包括但不限于以下内容，申请人可根据产品自身特点，参考相应的国家、行业标准制定产品技术要求，如有不适用条款（包括国家标准、行业标准要求），申请人应在申报资料中说明理由。

1.规格型号

医用二氧化碳培养箱可按预期用途、结构组成、总有效容积等分为不同规格型号。

2.软件信息

需对软件名称、发布版本、版本命名规则等作出规定。

3.主要性能

应按照YY1621-2018的要求，制定相关性能指标。

若产品的培养温度、二氧化碳浓度、内部容积等在YY1621-2018《医用二氧化碳培养箱》适用范围外，应结合产品特点并可参考该标准制定相应的指标要求。

4.软件要求

应明确软件全部临床功能纲要，且应与说明书中的功能描述一致。

如适用，应参照《医疗器械网络安全注册技术审查指导原则》制定数据接口、用户访问控制的要求。

5.电气安全

应符合GB 4793.1-2007及GB 4793.6-2008的要求。

6.电磁兼容

应符合GB/T 18268.1-2010的要求。

7.环境试验

应符合GB/T 14710-2009的要求。

（十）同一注册单元内注册检验代表产品确定原则和实例

同一注册单元的典型产品应根据产品风险与技术指标的覆盖性进行选择，能够代表本单元内其他产品安全性和有效性的产品，应考虑功能最齐全、结构最复杂、风险最高的产品。

注册单元内各型号的主要安全指标、性能指标不能被代表型号全部涵盖时，则应选择涵盖安全指标、性能指标最多的产品作为代表产品，同时还应考虑其他型号中未被代表型号所涵盖的安全指标及性能指标。

该产品典型型号的选取应充分考虑产品功能、结构组成、控制方式及产品其他风险等方面，应着重考虑以下因素：关键元器件（如二氧化碳传感器）、消毒灭菌的方式、容积等。

（十一）产品生产制造相关要求

应当明确产品生产工艺过程，可采用流程图的形式，并说明其过程控制点。

本类产品的关键过程一般包括加热元器件的固定，保温材料的安装，围护结构部件的安装，产品测试检验等。但当上述过程中的一个或多个通过外包的方式来实现时，生产企业应对外包过程实施有效控制。

有多个研制、生产场地，应当分别明确每个研制、生产场地的生产制造和检验等具体情况。

（十二）产品的临床评价细化要求

1.若注册申报产品符合《关于公布新修订免于进行临床试验医疗器械目录》（国家药品监督管理局通告2018年第94号，以下简称《目录》）中“医用培养/恒温箱”的描述，则注册申请时应提交以下临床评价资料：

（1）提交申报产品相关信息与《目录》所述内容的比对资料，证明两者具有等同性。

（2）提交申报产品与国内已上市同品种医疗器械的比对说明，比对内容包括基本原理、所用材料、结构组成、性能指标、适用范围、使用方法等，并提供必要的支持性资料。

2.超出《目录》中所述的范围的产品，可通过同品种医疗器械临床试验或临床使用获得的数据进行分析评价，并按照《医疗器械临床评价技术指导原则》（国家食品药品监督管理总局通告2015年第14号）中相关要求提交临床评价资料。或按照《医疗器械临床评价技术指导原则》、《医疗器械临床试验质量管理规范》（国家食品药品监督管理总局和国家卫生和计划生育委员会令第25号）以及《接受医疗器械境外临床试验数据技术指导原则》的要求提交临床试验资料。

（十三）产品的不良事件历史记录

该产品在上市后使用中出现的可疑不良事件主要有：箱门密封性不好、密封条老化;漏气;控温器故障;二氧化碳传感器测量偏移、故障;显示器故障;箱内消毒灯管损坏等。

（十四）产品说明书和标签要求

产品说明书一般包括使用说明书和技术说明书，两者可合并。说明书、标签应符合《医疗器械说明书和标签管理规定》（国家食品药品监督管理总局令第6号）的要求，并参照YY1621-2018和相应国家标准、行业标准的要求进行编写。说明书还应关注以下内容：

1.产品适用范围、主要性能指标、软件发布版本。

2.关于加热方式的说明，注意事项。

3.关于产品安装的说明。

4.对于产品使用方法、产品寿命、维护保养等情况的说明。提示产品所适用的水、盛水器皿及过滤器。

5.对于电磁兼容所声称的有关内容。

6.对于安全性方面的注意事项，包括涉及高温和低温的潜在风险及安全措施。

7.警示性说明。

8.关于提醒使用者对培养效果进行验证的警示说明。

9.提示使用者对耗材进行更换。

10.常见故障及排除方法。

11.消毒/灭菌信息。

12.温度、二氧化碳、氧气等传感器的建议校准周期及校准方法。

13. 相对湿度控制性能（如适用），应有缺水报警或用户加水提示。

14.空气过滤器或滤膜更换周期提示（如有）。

三、审查关注点

（一）产品电气安全、电磁兼容和主要性能指标是否执行了国家和行业的强制性标准，是否引用了适用的推荐性标准。

（二）产品注册检验时，同一注册单元中电气安全和性能检测典型型号的选取是否具有代表性，电磁兼容检测是否涵盖所有申报型号。

（三）产品的主要风险是否已经列举，并通过风险控制措施使产品的风险在合理可接受的水平之内。

（四）临床评价资料是否按照相关要求提供。

（五）说明书是否符合《医疗器械说明书和标签管理规定》及相关国家标准、行业标准的规定。必须告知用户的信息是否完整。

四、编写单位

主要编写单位山东省食品药品审评认证中心;合作单位上海市食品药品监督管理局认证审评中心、湖南省药品审评认证与不良反应监测中心。
